Pourquoi les ailes de l'avion se plient autant ? Un pilote répond

Les ailes d'un avion se plient parce qu'elles sont conçues pour se plier, et le mouvement que vous voyez par le hublot est la structure qui fait exactement son travail. Avant qu'un appareil soit certifié, une aile est chargée au sol jusqu'à la rupture, à plus de 150 % de la charge la plus forte que l'avion rencontrera jamais en service. Sur un avion moderne, le bout d'aile peut parcourir plusieurs mètres entre sa position au repos et ce point de rupture. Une aile rigide serait la dangereuse, parce qu'elle transmettrait chaque rafale directement à la structure au lieu de l'absorber. Les pilotes ne regardent pas les ailes, ils regardent les instruments, et l'aile est la partie de l'avion à laquelle ils pensent le moins.

Ce que vous regardez vraiment depuis le hublot

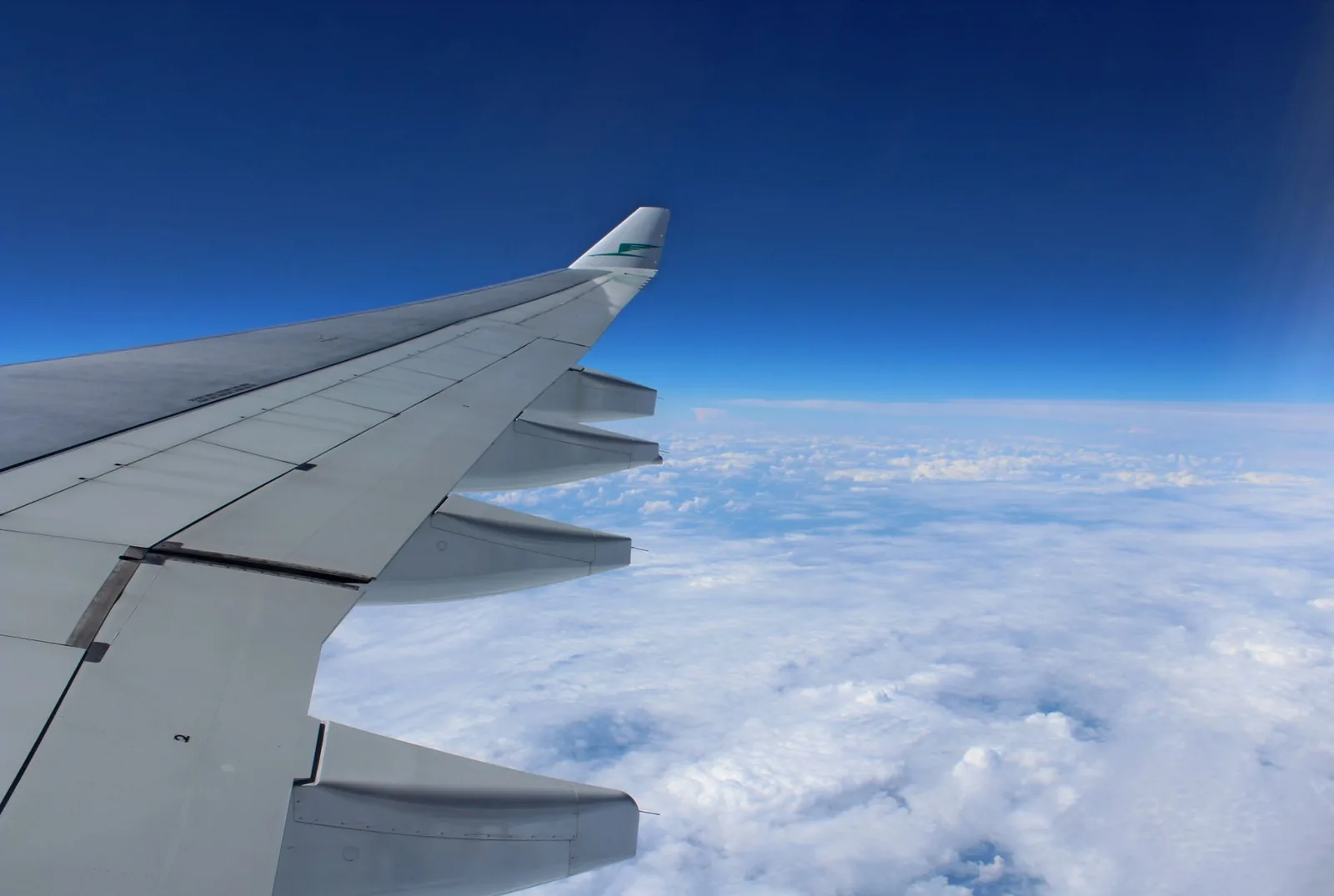

Installez-vous au-dessus de l'aile par temps clair et vous verrez deux mouvements différents. Le premier est lent : le bout d'aile monte au décollage et reste haut pendant tout le vol. Le second est rapide : de petites oscillations verticales de quelques centimètres quand l'avion traverse de l'air irrégulier.

Les deux sont normaux, et les chiffres sont plus petits que la sensation. Sur un moyen-courrier classique, le bout d'aile monte d'environ un mètre entre l'arrêt au parking et la montée à pleine poussée. En croisière, dans de la turbulence légère, le mouvement du bout d'aile se compte en centimètres. Ce qui rend la scène spectaculaire, c'est la perspective : vous êtes assis à quelques mètres d'une structure de trente mètres de long, donc un angle minuscule à l'emplanture devient un grand balayage visible en bout d'aile.

Un dernier point change ce que vous voyez. Au sol, réservoirs pleins, les ailes s'affaissent, parce que le carburant est lourd et qu'aucune portance ne soutient l'aile. Cet affaissement n'est pas une avarie. C'est la même souplesse, qui travaille dans l'autre sens.

Pourquoi une aile doit se plier

La plupart des passagers imaginent les ailes fixées à l'avion. C'est plus juste dans l'autre sens : en vol, l'avion est suspendu à ses ailes. La portance se répartit sur toute l'envergure, alors que la masse (fuselage, cabine, moteurs, train d'atterrissage, vous) est concentrée au milieu. Cette combinaison fait plier l'aile vers le haut, exactement comme une règle tenue aux deux extrémités et poussée par le centre.

L'aile doit donc se plier. La vraie question d'ingénierie n'est pas de savoir si elle bouge, mais comment la structure encaisse la charge pendant qu'elle bouge. La réponse tient en deux longerons courant sur toute la longueur de l'aile, reliés par des nervures et recouverts d'un revêtement qui reprend une partie des efforts. L'ensemble se comporte comme un ressort : ferme, mais pas cassant.

Il y a un détail que les pilotes trouvent rassurant et que les passagers entendent rarement. L'essentiel du carburant se trouve dans les ailes, et ce poids tire l'aile vers le bas pendant que la portance la tire vers le haut. Les deux se compensent en partie. Cela s'appelle le soulagement en flexion, et cela signifie qu'une aile pleine de carburant subit moins de contrainte de flexion qu'une aile vide. Le long-courrier que vous redoutez est, sur ce point précis, plus doux pour la structure que le court trajet.

L'essai qui se termine par une aile cassée

La certification ne repose pas sur le seul calcul. Selon les règles européennes et américaines applicables aux avions de transport, le constructeur définit la charge limite, c'est-à-dire la charge la plus forte que l'appareil est censé rencontrer en service. Pour un avion de ligne, cela correspond à environ 2,5 g positifs et 1 g négatif. La structure doit ensuite supporter la charge extrême, égale à la charge limite multipliée par 1,5, pendant au moins trois secondes sans rompre.

Pour le prouver, une cellule complète est sacrifiée. Elle est immobilisée dans un bâti d'acier, des vérins hydrauliques tirent les ailes vers le haut, et la charge continue de monter au-delà de 100 %, au-delà de 150 %, jusqu'à ce que quelque chose casse.

Les résultats sont publics. Quand Boeing a mené l'essai sur le 777 d'origine en 1995, les ailes ont rompu à 154 % de la charge limite, avec des bouts d'aile déplacés d'environ 7 mètres au-dessus de leur position de repos. Le 787 a franchi le même seuil avec des ailes composites fléchies d'environ 7,5 mètres. Sur l'A380, la rupture est survenue autour de 1,45 à 1,50 fois la charge limite, ce que les modèles avaient prévu. La presse industrielle a filmé ces essais : quand les ailes des avions sont poussées volontairement à la rupture montre à quoi ressemble la manœuvre.

Relisez ce paragraphe, parce que c'est le fait qui compte. L'aile ne casse pas aux charges d'un mauvais vol. Elle casse à plus d'une fois et demie la charge la plus forte que l'avion est censé rencontrer, et aucun avion de ligne ne s'en est jamais approché en exploitation normale.

Jusqu'où une aile peut-elle plier ?

Les chiffres d'essai et les chiffres de vol sont deux choses différentes, et c'est leur confusion qui nourrit la peur.

En essai, une aile d'A350 a été fléchie de plus de 5 mètres en bout, une aile de 787 d'environ 7,5 mètres. Ce sont des valeurs de laboratoire, atteintes avec des vérins hydrauliques à des charges qu'aucun passager ne connaîtra. En service, le mouvement du bout d'aile reste une petite fraction de cela : un mètre environ lors d'une rotation franche au décollage, et des centimètres dans les secousses que vous ressentez réellement en cabine. La presse grand public arrive au même constat : les ailes d'un avion se plient beaucoup plus que vous ne le croyez, et ce mouvement reste largement à l'intérieur du domaine prévu.

Les bouts d'aile des appareils récents bougent plus visiblement que ceux des anciens. C'est une histoire de matériaux, pas de faiblesse. Le 787 et l'A350 dépassent 50 % de composites en masse, et les structures en fibre de carbone sont plus légères, plus élastiques et beaucoup moins sensibles à la fatigue que les alliages d'aluminium, comme le rappelle le CNRS dans son dossier sur le régime minceur des avions de ligne. Une aile qui fléchit davantage sur un avion neuf, c'est une aile de nouvelle génération, pas une aile fatiguée.

La souplesse, c'est ce qui rend les turbulences supportables

Une turbulence, c'est une succession de variations de pression qui frappent l'aile. Une aile souple transforme une entrée brutale en une entrée plus lente et plus douce : elle absorbe une partie de l'énergie, étale le pic dans le temps, et en transmet moins à la cabine. C'est pour cela qu'une aile rigide serait pire pour vous, pas meilleure. Vous ressentiriez chaque rafale comme un coup sec unique.

Cela explique aussi pourquoi les turbulences ne menacent jamais la structure. Même sévères, elles dépassent rarement 0,5 g de variation, face à une marge certifiée de 2,5 g et une charge extrême de 3,75 g. Pour les catégories et ce que chacune fait réellement à l'appareil, c'est ici : les turbulences en avion, les différentes catégories et les conséquences.

L'atmosphère change, et autant le dire franchement plutôt que de le taire. Les travaux sur les courants-jets indiquent que les turbulences de ciel clair deviennent plus fréquentes sur certaines routes. Plus de secousses, cela veut dire plus d'inconfort et une raison de plus de garder la ceinture attachée. Cela ne déplace pas les chiffres structurels, qui restent dix fois plus loin.

Est-ce que toute cette flexion use l'aile ?

C'est la question intelligente qui suit, et l'industrie y a répondu il y a des décennies, avec une deuxième cellule sacrifiée.

À côté de l'essai statique qui casse l'aile, les constructeurs mènent un essai de fatigue à échelle réelle. Une cellule complète est soumise à des vols simulés, pressurisation, roulage, décollage, rafales, atterrissage, encore et encore, généralement pendant deux à trois fois la durée de vie prévue de l'appareil. Pour la famille A320, le programme a simulé de l'ordre de 120 000 vols. Aucun dommage touchant à la sécurité ne doit apparaître sur cette durée.

S'y ajoute, pour chaque avion en service, un programme d'entretien obligatoire avec des intervalles et des contrôles structuraux définis. C'est aussi pour cela que l'âge d'un avion vous dit beaucoup moins que ce qu'on imagine. Une cellule de 20 ans entretenue selon le programme n'est pas une cellule usée, c'est une cellule surveillée.

Ce qui inquiète vraiment un pilote

Voici la réponse honnête, et elle est décevante. Le mouvement de l'aile n'est pas sur la liste. Ce n'est pas un paramètre que nous surveillons, il n'existe aucune indication de flexion en cockpit, et aucun équipage n'a jamais modifié un plan de vol parce que l'aile bougeait.

Ce sur quoi nous agissons vraiment : la météo, le carburant, l'état des systèmes et celui de la piste. En turbulence, la procédure est peu spectaculaire : réduire à la vitesse de pénétration recommandée, allumer le signal ceinture, demander un autre niveau au contrôle si de l'air plus calme est disponible, et continuer. L'aile n'entre pas dans la décision.

La question qui suit souvent est celle de l'arrêt des moteurs, qui est au fond une question sur l'aile : continue-t-elle à travailler ? Oui, et l'article sur la finesse d'un avion vous donne les chiffres.

Si c'est l'aile qui déclenche votre angoisse

Du concret, par ordre d'utilité.

Choisissez une place au-dessus de l'aile. C'est l'endroit le plus proche du centre de gravité, donc celui qui bouge le moins, et c'est aussi la référence visuelle la plus stable si vous décidez de regarder.

Décidez à l'avance si vous regardez ou non. Les deux fonctionnent. Ce qui ne fonctionne pas, c'est de jeter un œil à l'aile toutes les dix secondes pour vérifier, parce que la vérification est un comportement de sécurité : elle fait baisser l'angoisse un instant et l'entretient durablement.

Choisissez votre horaire si vous le pouvez. La turbulence thermique monte au fil de la journée, ce qui explique pourquoi les premiers vols du matin sont souvent les plus calmes. Nous avons regardé les données ici : les vols du matin sont-ils vraiment moins turbulents.

Et gardez la ceinture attachée dès que vous êtes assis. Pas parce que l'avion est en danger, mais parce que les passagers non attachés sont les seules personnes que les turbulences blessent réellement.

FAQ

Une aile peut-elle se détacher en vol ?

Aucun avion de ligne n'a perdu une aile à cause des turbulences. L'aile est testée jusqu'à la rupture au sol à plus de 150 % de la charge la plus forte attendue en service, et les charges produites même par des turbulences sévères en représentent une petite fraction. La marge n'est pas mince, elle est environ dix fois supérieure à ce que vous vivez en cabine.

Pourquoi a-t-on l'impression que les ailes battent ?

Parce que vous êtes tout près d'une structure très longue. Un mouvement d'une fraction de degré à l'emplanture devient un balayage visible 15 ou 20 mètres plus loin, en bout d'aile. Le déplacement réel en croisière se compte le plus souvent en centimètres.

Les avions récents plient-ils plus que les anciens ?

Oui, et cela se voit sur le 787 et l'A350. Leurs ailes sont majoritairement en composite de fibre de carbone, plus léger et plus élastique que l'aluminium, et moins sensible à la fatigue. Une flexion plus visible sur ces appareils signale une structure de nouvelle génération, pas une structure plus fragile.

Pourquoi les ailes pendent-elles quand on est au parking ?

Parce que le carburant dans les réservoirs d'aile est lourd et qu'aucune portance ne soutient l'aile. Une fois en l'air, la portance prend le relais et l'aile remonte. Les deux positions sont normales, et le poids du carburant en vol réduit d'ailleurs la contrainte de flexion sur l'aile.

Faut-il regarder l'aile ou fermer le hublot ?

Celui des deux que vous choisissez délibérément. Regarder aide ceux qui veulent une référence visuelle stable. Ne pas regarder aide ceux pour qui l'aile est le déclencheur. La seule chose à éviter, c'est de vérifier en boucle, parce que ce schéma entretient l'anxiété au lieu de la réduire.
